Lattice萊迪思ispMACH 4000V/Z系列低功耗超快CPLD解決方案

發布時間：2024-02-20 12:04:41 瀏覽：1310

　　ispMACH 4000簡介

　　Lattice的高性能ispMACH 4000系列提供了超快速CPLD解決方案。該系列是萊迪思兩種最流行的架構的混合體:ispLSIR 2000和ispMACH 4A。ispMACH 4000架構保留了這兩個系列的優點，專注于重大創新，在靈活的CPLD系列中結合了最高性能和低功耗。

　　ispMACH 4000結合了高速度和低功耗以及易于設計所需的靈活性。憑借其強大的全局路由池和輸出路由池，該系列提供了出色的首次擬合，時間可預測性，路由，引腳保留和密度遷移。

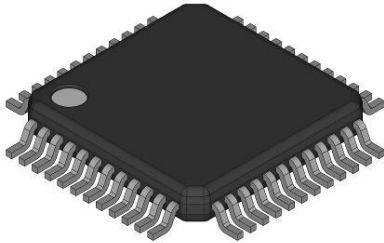

Lattice萊迪思ispMACH 4000V/Z系列

　　ispMACH 4000系列提供32到512個宏細胞的密度。在Thin Quad Flat Pack (TQFP)， Chip Scale BGA (csBGA)和Fine Pitch Thin BGA (ftBGA)封裝中有多種密度- i /O組合，范圍從44到256引腳/球。表1顯示了宏單元、包和l/O選項，以及其他關鍵參數。

　　ispMACH 4000系列具有增強的系統集成能力。支持3.3 V (4000V)、2.5 V (4000B)、1.8 V (4000c/Z)電源電壓和3.3 V、2.5 V、1.8 V接口電壓。此外，當輸入/輸出組配置為3.3 V工作時，輸入可以安全地驅動到5.5 V，使該系列可以耐受5 V電壓。TheispMACH 4000還提供增強的l/O功能，如轉換速率控制，PCl兼容性，總線保持器鎖存器，上拉電阻，下拉電阻，開路漏極輸出和熱插接。ispMACH 4000系列產品采用3.3 V/2.5 V/1.8 V系統可編程，通過IEEE標準1532接口。lEEE標準1149.1邊界掃描測試能力也允許在自動化測試設備上進行產品測試。1532接口信號TCK、TMS、TDI和TDO被引用到Vcc(邏輯核心)。

　　特征

　　1.8 V 內核，用于低動態功耗

　　5 V 容限 I/O，用于 LVCMOS 3.3、LVTTL 和 PCI 接口

　　JTAG在系統可編程(ISP?)

　　采用 TQFP、ftBGA、fpBGA 和 csBGA 封裝

　　汽車溫度范圍支持 -40 至 +130 °C 結 (Tj)

ispMACH 4000V/Z 設備選型指南:

參數	4032	4064	4128	4256	4384	4512
密度宏單元	32	64	128	256	384	512
TPD （納秒）	2.5	2.5	2.7	3.0	3.5	3.5
總擁有成本（ns）	2.2	2.2	2.7	2.7	2.7	2.7
TS （納秒）	1.8	1.8	1.8	2.0	2.0	2.0
最大功率（MHz）	400	400	333	322	322	322
電源電壓（V）	V=3.3
I/O 標準支持	LVTTL、LVCMOS3.3/2.5/1.8、PCI3.3
5 V 容限 I/O	是的	是的	是的	是的	是的	是的
典型待機電流（μA）	11.3	11.5	11.5	12	12.5	13
溫度等級	C/I/E/A	C/I/E/A	C/I/E/A	C/I/E	C/I	C/I

萊迪思汽車（符合AEC-Q100標準）ispMACH 4000V/Z器件選型指南

參數	4032	4064	4128	4032	4064	4128
Vcc 電壓（V）	3.3	3.3	3.3	1.8	1.8	1.8
密度宏單元	32	64	128	32	64	128
tPD （納秒）	7.5	7.5	7.5	7.5	7.5	7.5
最大值（MHz）	168	168	168	168	168	168
最大用戶 I/O + 專用輸入	32 + 4	64 + 10	96 + 4	32 + 4	64 + 10	64 + 10
