ELMTBKUG008-EF KU波段GaN BUC

發布時間:2024-10-22 14:15:38     瀏覽:654

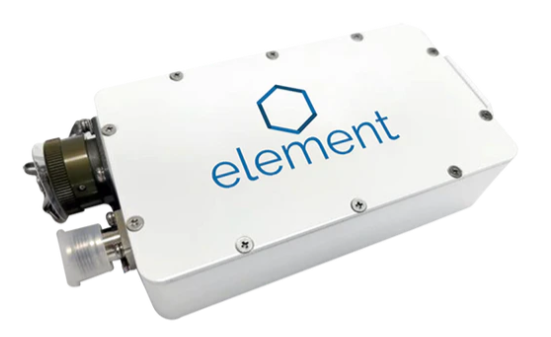

ELMTBKUG008-EF KU波段GaN BUC

  Norsat International Inc. 推出的 Element 系列(ELMTBKUG008,ELMTBKUG016) KU 波段 GaN BUC是一款高性能的固態功率放大器,專為衛星通信領域的高功率需求而設計。以下是該產品的詳細介紹:

  一、規格參數

  頻段:Ku波段

  輸入頻率范圍:950-1700 MHz

  本振(LO)頻率:12.80 GHz

  輸出頻率范圍:13.75-14.50 GHz

  額定輸出功率:8W

  二、射頻(RF)規格

  1. 增益平坦度

  在54MHz范圍內:≤1.5 dB p p。

  在全頻段內:≤4.0 dB p p。

  在溫度變化范圍內:≤4.0 dB p p。

  2. 輸入相關

  輸入功率:通過MS連接器。

  輸入駐波比(VSWR):最大2.0:1。

  3. 增益與輸出

  線性增益(典型值):65 dB。

  輸出1dB壓縮點(P1dB):最小37 dBm。

  飽和輸出功率(Psat):最小37 dBm。

  4. 雜散輸出

  帶內雜散輸出:≤ 60 dBc。

  帶外雜散輸出:≤ 50 dBc。

  輸出駐波比(VSWR):最大2.0:1。

  5. 相位噪聲

  100Hz偏移時最大:65 dBc/Hz。

  100kHz偏移時最大:95 dBc/Hz。

  10kHz偏移時最大:85 dBc/Hz。

  1kHz偏移時最大:75 dBc/Hz。

  三、電氣規格

  1. 輸入功率:通過MS連接器。

  2. 監控(M&C)功能:無。

  3. 功耗:最大45W。

  4. 電源要求:+18到 + 60V DC。

  四、接口規格

  中頻(IF)連接器:F連接器。

  五、其他

  隨附配件:螺絲、墊片。

  產品尺寸(長x寬x高):143 x 80 x 38 mm。

  產品重量:0.75 kg。

訂購指南:

ELMTBKUG008-EF KU波段GaN BUC訂購指南
