　　在現代電子系統中，巴倫(balanced-unbalanced轉換器)扮演著至關重要的角色。它不僅連接具有不同阻抗特性的電路，還確保信號的完整性和系統的可靠性。本文將深入探討巴倫的定義、主要特點、產品線以及設計時需要考慮的因素。

　　什么是巴倫?

　　巴倫是“balanced-unbalanced”的縮寫，是一種變壓器，旨在連接具有不同阻抗特性或信號配置的電路。巴倫轉換器具有幾個重要功能：

　　阻抗匹配：連接具有不同阻抗的電路(例如，500至1000Ω)。

　　信號轉換：在平衡和非平衡信號之間轉換。

　　EMI抑制：減少電磁干擾，提高信號質量。

　　共模抑制：消除不需要的共模信號。

　　INRCORE巴倫的應用

　　電信設備、聯網設備、射頻電路、音頻視頻系統、測試和測量設備、工業自動化、航空航天和國防

　　INRCORE巴倫的主要特點

　　INRCORE提供的巴倫具有多種功能，以滿足不同的應用需求：

　　阻抗選項：不平衡(500、750、1000Ω)和平衡(750、780、1000、1500Ω)。

　　高速性能：數據速率高達2973 Mbps，適用于要求苛刻的應用。

　　配置選項：?jiǎn)瓮ǖ腊蛡愡m用于簡單應用，雙通道巴倫適用于更復雜的系統。

　　安裝樣式：表面貼裝技術(SMT)適用于緊湊、高密度的設計，機箱安裝選項用于堅固、高可靠性的安裝。

　　合規：提供符合RoHS標準的版本，適用于環保設計。

　　頻率范圍：選項涵蓋從MHz到GHz的各種頻段。

　　Insertion Loss：低插入損耗選項，可最大限度降低信號衰減。

　　回波損耗：高回波損耗，實現最佳信號反射特性。

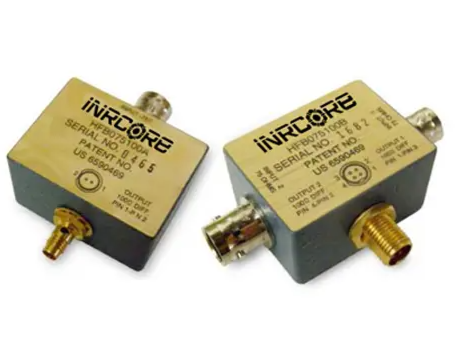

　　INRCORE Balun產品線

　　INRCORE提供全面的巴倫系列，以滿足各種應用要求：

　　SMT巴倫：適用于空間受限應用的緊湊型設計，適用于大批量、自動化裝配。

　　Chassis-Mount Balun：適用于惡劣環境的堅固結構，高可靠性應用的理想選擇。

　　高速巴倫：支持高達2973 Mbps的數據速率，針對高頻應用進行了優化。

　　Multi-Impedance Baluns：滿足各種阻抗匹配要求的多功能選項。

　　寬帶巴倫：覆蓋寬頻率范圍，使用靈活。

　　扁平巴倫：適用于緊湊型電子設備的超薄設計。

　　高功率巴倫：能夠處理發射機應用的更高功率水平。

　　選擇巴倫需要考慮的因素

　　阻抗匹配要求：確定需要匹配的輸入和輸出阻抗。

　　頻率范圍：確保巴倫覆蓋應用所需的工作頻率范圍。

　　帶寬：考慮信號的帶寬需求。

　　Insertion Loss：評估通過巴倫的可接受信號損失。

　　回波損耗：評估所需的信號反射特性。

　　功率處理：確定巴倫需要處理的最大功率水平。

　　尺寸和安裝限制：考慮可用空間和首選安裝方法(SMT或機箱安裝)。

　　環境因素：評估溫度范圍、濕度和其他環境條件。

　　法規遵從性：檢查RoHS或其他合規性要求是否適用于您的設計。

　　成本注意事項：平衡性能要求與預算限制。

相關推薦：

INRCORE汽車BMS變壓器

INRCORE高頻巴倫適配器轉換器

iNRCORE電流互感器

iNRCORE反激式變壓器

更多INRCORE相關產品信息可咨詢立維創展。
