Linear Systems 2N4351 N通道增強型MOSFET
發布時間:2025-03-31 09:11:10 瀏覽:268
產品名稱
2N4351 N-通道增強型 MOSFET
訂購型號:
2N4351 TO-72 4L RoHS
2N4352 TO-72 4L RoHS
2N4351 Die
2N4352 Die
產品特點
直接替代 Intersil 2N4351:兼容 Intersil 的 2N4351 產品。
高漏極電流:最大漏極電流(ID)為 20mA。
高跨導增益:跨導增益(gfs)為 1000μS。
低導通電阻:漏極到源極導通電阻(rds(on))為 300Ω。
低漏電流:漏極泄漏電流(IDSS)為 10nA。
快速開關特性:
開啟延遲時間(td(on)):最大 45ns。
開啟上升時間(tr):最大 65ns。
關閉延遲時間(td(off)):最大 60ns。
關閉下降時間(tf):最大 100ns。
絕對最大額定值(25°C 時)
符號 | 特性 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
BVDSS | 漏極到源極擊穿電壓 | - | 25 | - | V | ID = 10μA, VGS = 0V |
VDS(on) | 漏極到源極導通電壓 | - | 1 | - | V | ID = 2mA, VGS = 10V |
VGS(th) | 柵極到源極閾值電壓 | 1 | - | 5 | V | VDS = 10V, ID = 10μA |
IGSS | 柵極漏電流 | - | - | ±10 | pA | VGS = ±30V, VDS = 0V |
IDSS | 漏極泄漏電流(關閉狀態) | - | - | 10 | nA | VDS = 10V, VGS = 0V |
ID(on) | 漏極電流(導通狀態) | - | 3 | - | mA | VGS = 10V, VDS = 10V |
gfs | 正向跨導增益 | - | 1000 | - | μS | VDS = 10V, ID = 2mA, f = 1kHz |
rds(on) | 漏極到源極導通電阻 | - | 300 | - | Ω | VGS = 10V, ID = 100μA, f = 1kHz |
Crss | 反向傳輸電容 | - | 1.3 | - | pF | VDS = 0V, VGS = 0V, f = 140kHz |
Ciss | 輸入電容 | - | 5 | - | pF | VDS = 10V, VGS = 0V, f = 140kHz |
Cdb | 漏極到體極電容 | - | 5 | - | pF | VDB = 10V, f = 140kHz |
溫度范圍:
存儲溫度:-55°C 至 +150°C。
工作結溫:-55°C 至 +150°C。
最大功耗:
連續功耗:350mW(環境溫度 25°C)。
最大電流:
漏極到源極電流:20mA。
最大電壓:
漏極到體極電壓:25V。
漏極到源極電壓:25V。
柵極到源極電壓:±30V。
電氣特性(25°C 時)
封裝

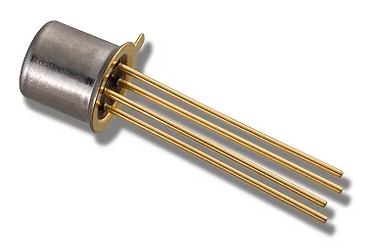

封裝類型:TO-72 4 引腳封裝。
應用場景
2N4351 是一款高性能的 N-通道增強型 MOSFET,適用于以下場景:
開關電源:高效率的開關元件。
信號處理電路:低導通電阻和快速開關特性使其適合高頻信號處理。
模擬開關:低漏電流和高跨導增益使其適合高精度模擬電路。
保護電路:快速開關特性可用于過流保護和短路保護。
相關推薦:
立維創展優勢代理Linear Systems產品,價格優惠,歡迎咨詢。
推薦資訊

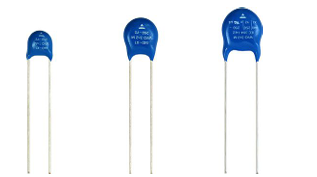

WYO222MCMBF0KR是VISHAY生產的單層陶瓷電容器,由兩面鍍銀陶瓷盤構成,連接引線為直徑0.6毫米鍍錫銅線,有直線或扭結引線兩種形式、5.0毫米或7.5毫米的引線間距,外部涂層為藍色阻燃環氧樹脂。它符合相關標準,具有高可靠性、多種特性,電容范圍1.0 nF - 12 nF、公差±20%,絕緣電阻等參數明確,額定電壓因應用類別而異,還有不同的測試電壓,適用于多種場景。
