- 產品詳情
介紹：
基于成熟的MachXO3架構 – MachXO3D增加了一個不可變的嵌入式安全模塊，增強了控制功能，將用戶閃存擴展至2700 kbit，并提供商業、工業和符合AEC-Q100標準的汽車級產品。
高度安全的 FPGA – 不可變的安全性支持硬件信任根和預先驗證的加密功能，例如 ECDSA、ECIES、AES、SHA、HMAC、TRNG、唯一安全 ID 和公鑰/私鑰生成。
設備雙啟動閃存 – 無需外部存儲器即可進行雙啟動配置。器件雙啟動閃存可實現故障安全編程，并提供靈活的現場更新。
解決方案
?一流的控制PLD具有先進的安全功能，提供安全/認證的啟動和信任根功能
?為I/O管理和邏輯應用優化了內存占用、邏輯密度、I/O計數、I/O性能設備
?高I/O邏輯，高I/O設備，用于I/O擴展應用
靈活的架構
?邏輯密度范圍從4.3K到9.4K LUT4
?高I/O與LUT比率，最多可達383個I/O引腳
特征：
· 通過將信任根集成到平臺的首開后關設備中，簡化硬件安全的實施
· 支持整個產品生命周期的安全性，包括設備制造和運輸、平臺制造、安裝、運營和退役
· 通過提供數據安全、設備安全、數據認證、設計安全和品牌保護，實現針對各種威脅的全面保護
· 可編程邏輯與安全雙啟動配置模塊相結合，在設計實現過程中提供了靈活性，并在設備部署后實現了安全更新
· 提供符合 NIST SP 800-193 PFR 和 CAVP 準則的強大安全性和預驗證加密功能，以保護非易失性存儲器、檢測惡意代碼并在發生損壞時進行恢復

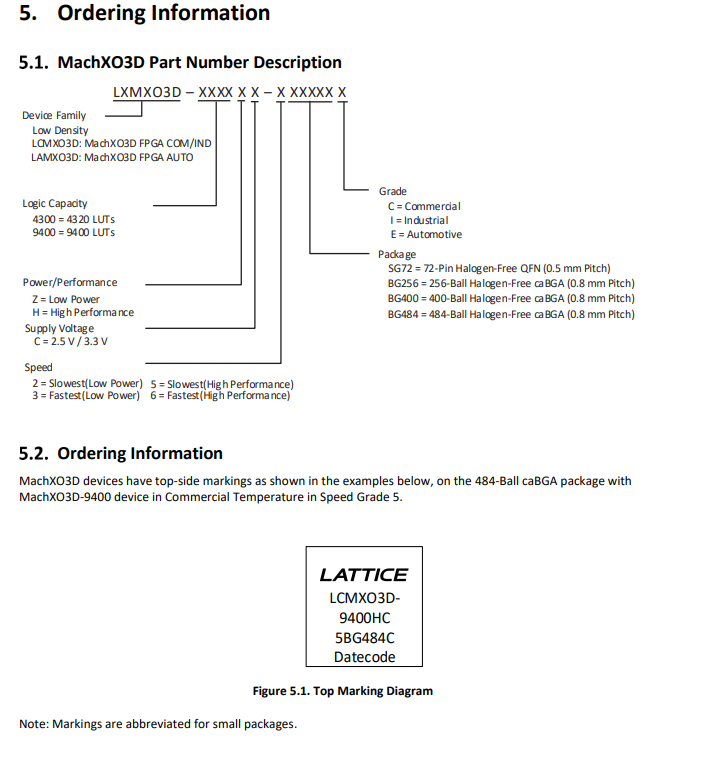

MachXO3D系列選擇指南：
| LCMXO3D-9400ZC-2BG256C | LCMXO3D-9400ZC-2SG72C | LCMXO3D-9400HC-6BG484I | LCMXO3D-9400HC-5BG256I |
| LCMXO3D-4300HC-5SG72C | LCMXO3D-9400HC-5BG400IAHW | LCMXO3D-9400HC-6SG72C | LCMXO3D-4300HC-6SG72C |
| LCMXO3D-9400HC-6BG484I2U | LCMXO3D-9400HC-D-EVNG型 | LCMXO3D-4300HC-5BG256IBAI | LCMXO3D-PFR-EVN |
| LCMXO3D-9400HC-D-EVN | LCMXO3D-PFR-EVNG | LCMXO3D-9400HC-6BG484C2U | LCMXO3D-9400HC-6BG400C2U |
| LCMXO3D-9400HC-5BG400CAHW | LCMXO3D-9400HC-6BG400CAHW | LCMXO3D-9400HE-5UTG69CTR | LCMXO3D-9400HC-6BG256C |
| LCMXO3D-4300HC-5SG72I | LCMXO3D-9400HC-5SG72I | LCMXO3D-4300ZC-2SG72I | LCMXO3D-9400ZC-2SG72I |
| LCMXO3D-9400HC-6BG484C5U | LCMXO3D-4300HC-6BG256I | LCMXO3D-4300HC-5SG72I | LCMXO3D-9400HC-5SG72I |
| LCMXO3D-9400HC-B-EVN | LCMXO3D-9400HC-5BG484I | LCMXO3D-9400HC-5BG484C | LCMXO3D-9400HC-6BG256C |
| LCMXO3D-4300HC-6BG256C | LCMXO3D-4300ZC-2BG256I | LCMXO3D-4300HC-5BG256C | LCMXO3D-4300HC-5BG256I |
| LCMXO3D-9400ZC-3BG256I | LCMXO3D-4300ZC-2BG256C | LCMXO3D-9400HC-5BG400I | LCMXO3D-9400HC-5BG256C |
| LCMXO3D-9400HC-6BG484C | LCMXO3D-9400HC-6BG400I | LCMXO3D-9400ZC-2BG256I | LCMXO3D-9400ZC-3BG256C |
| LCMXO3D-9400ZC-3SG72I | LCMXO3D-9400ZC-3SG72C | LCMXO3D-4300ZC-2SG72C | LCMXO3D-4300HC-6SG72I |
| LCMXO3D-9400HC-6BG256I | LCMXO3D-4300HC-6BG256I | LCMXO3D-9400HC-5BG256C | LCMXO3D-4300HC-6BG256I |
| 特性 | MachXO3D-4300 | MachXO3D-9400 |
|---|---|---|
| LUTs | 4300 | 9400 |
| 分布式 RAM （kbits） | 34 | 73 |
| EBR SRAM（千比特） | 92 | 432 |
| UFM（千比特） | 367/11223 | 1088/26933 |
| 鎖相環 | 2 | 2 |
| 強化安全塊 | 1 | 1 |
| 振蕩器 | 1 | 1 |
| 片上雙啟動 | 是的 | 是的 |
| I3C 兼容 I/O | 是1 | 是1 |
| MIPI D-PHY 支持2 | 是的 | 是的 |
| VCC - 2.5/3.3V | HC / ZC 4型 | HC / ZC 4型 |
| VCC - 1.2V | - | 他 |
| 溫度等級 | C / I / A5 | C / I / A5 |
| Part Number | LUTs | Supply Voltage | 5peed | PackaRe | Leads | Temp |
| LCMXO3D-4300HC-5SG72C | 4300 | 2.5V/3.3V | 5 | Halogen-Free QFN | 72 | COM |
| LCMXO3D-4300HC-6SG72C | 4300 | 2.5V/3.3V | 6 | Halogen-Free QFN | 72 | COM |
| LCMXO3D-4300HC-5SG721 | 4300 | 2.5V/3.3V | 5 | Halogen-Free QFN | 72 | IND |
| LCMXO3D-4300HC-6SG721 | 4300 | 2.5V/3.3V | 6 | Halogen-Free QFN | 72 | IND |
| LCMXO3D-4300HC-5BG256C | 4300 | 2.5V/3.3V | 5 | Halogen-Free caBGA | 256 | COM |
| LCMXO3D-4300HC-6BG256C | 4300 | 2.5V/3.3V | 6 | Halogen-Free caBGA | 256 | COM |
| LCMXO3D-4300HC-5BG256I | 430 | 2.5V/3.3V | 5 | Halogen-Free caBGA | 256 | IND |
| LCMXO3D-4300HC-6BG256I | 4300 | 2.5V/3.3V | 6 | Halogen-Free caBGA | 256 | IND |
| LCMXO3D-4300ZC-2SG72C | 4300 | 2.5V/3.3V | 2 | Halogen-Free QFN | 72 | COM |
| LCMXO3D-4300ZC-3SG72C | 4300 | 2.5V/3.3V | 3 | Halogen-Free QFN | 72 | COM |
| LCMXO3D-4300ZC-2SG721 | 4300 | 2.5V/3.3V | 2 | Halogen-Free QFN | 72 | IND |
| LCMXO3D-4300ZC-3SG721 | 4300 | 2.5V/3.3V | 3 | Halogen-Free QFN | 72 | IND |
| LCMXO3D-4300ZC-2BG256 | 4300 | 2.5V/3.3V | 2 | Halogen-Free caBGA | 256 | COM |
| LCMXO3D-4300ZC-3BG256C | 4300 | 2.5V/3.3V | 3 | Halogen-Free caBGA | 256 | COM |
| LCMXO3D-4300ZC-2BG256I | 4300 | 2.5V/3.3V | 2 | Halogen-Free caBGA | 256 | IND |
| LCMXO3D-4300ZC-3BG2561 | 4300 | 2.5V/3.3V | 3 | Halogen-Free caBGA | 256 | IND |
| LAMXO3D-4300ZC-2SG72E | 4300 | 2.5V/3.3V | 2 | Halogen-Free QFN | 72 | AUTO |
| LAMXO3D-4300ZC-2BG256E | 4300 | 2.5V/3.3V | 2 | Halogen-Free caBGA | 256 | AUTO |
| LCMXO3D-9400HC-5SG72C | 9400 | 2.5V/3.3V | 5 | Halogen-Free QFN | 72 | COM |
| LCMXO3D-9400HC-6SG72C | 9400 | 2.5V/3.3V | 6 | Halogen-Free QFN | 72 | COM |
| LCMXO3D-9400HC-5SG721 | 940 | 2.5V/3.3V | 5 | Halogen-Free QFN | 72 | IND |
| LCMXO3D-9400HC-6SG721 | 9400 | 2.5V/3.3V | 6 | Halogen-Free QFN | 72 | IND |
| LCMXO3D-9400HC-5BG256C | 9400 | 2.5V/3.3V | 5 | Halogen-Free caBGA | 256 | COM |
| LCMXO3D-9400HC-6BG256C | 9400 | 2.5V/3.3V | 6 | Halogen-Free caBGA | 256 | COM |
| LCMXO3D-9400HC-5BG256I | 9400 | 2.5V/3.3V | 5 | Halogen-Free caBGA | 256 | IND |
| LCMXO3D-9400HC-6BG256I | 9400 | 2.5V/3.3V | 6 | Halogen-Free caBGA | 256 | IND |
| LCMXO3D-9400HC-5BG400C | 9400 | 2.5V/3.3V | 5 | Halogen-Free caBGA | 400 | COM |
| LCMXO3D-9400HC-6BG400C | 9400 | 2.5V/3.3V | 6 | Halogen-Free caBGA | 400 | COM |
| LCMXO3D-9400HC-5BG400I | 9400 | 2.5V/3.3V | 5 | Halogen-Free caBGA | 400 | IND |
| LCMXO3D-9400HC-6BG400 | 9400 | 2.5V/3.3V | 6 | Halogen-Free caBGA | 400 | IND |
| LCMXO3D-9400HC-5BG484C | 9400 | 2.5V/3.3V | 5 | Halogen-Free caBGA | 484 | COM |
| LCMXO3D-9400HC-6BG484C | 9400 | 2.5V/3.3V | 6 | Halogen-Free caBGA | 484 | COM |
| LCMXO3D-9400HC-5BG484I | 9400 | 2.5V/3.3V | 5 | Halogen-Free caBGA | 484 | IND |
| LCMXO3D-9400HC-6BG484I | 9400 | 2.5V/3.3V | 6 | Halogen-Free caBGA | 484 | IND |
| LCMXO3D-9400ZC-2SG72C | 9400 | 2.5V/3.3V | 2 | Halogen-Free QFN | 72 | COM |
| LCMXO3D-9400ZC-3SG72C | 9400 | 2.5V/3.3V | 3 | Halogen-Free QFN | 72 | COM |
| LCMXO3D-9400ZC-2SG721 | 9400 | 2.5V/3.3V | 2 | Halogen-Free QFN | 72 | IND |
| LCMXO3D-9400ZC-3SG721 | 9400 | 2.5V/3.3V | 3 | Halogen-Free QFN | 72 | IND |
| CMXO3D-9400ZC-2BG256C | 9400 | 2.5V/3.3V | 2 | Halogen-Free caBGA | 256 | COM |
| CMXO3D-9400ZC-3BG256C | 9400 | 2.5V/3.3V | 3 | Halogen-Free caBGA | 256 | COM |
| CMXO3D-9400ZC-2BG256I | 9400 | 2.5V/3.3V | 2 | Halogen-Free caBGA | 256 | IND |
| CMXO3D-9400ZC-3BG256I | 9400 | 2.5V/3.3V | 3 | Halogen-Free caBGA | 256 | IND |
| CMXO3D-9400ZC-2BG400C | 9400 | 2.5V/3.3V | 2 | Halogen-Free caBGA | 400 | COM |
| LCMXO3D-9400ZC-3BG400C | 9400 | 2.5 V / 3.3 V | 3 | Halogen-Free caBGA | 400 | COM |
| LCMXO3D-9400ZC-2BG400I | 9400 | 2.5 V / 3.3 V | 2 | Halogen-Free caBGA | 400 | IND |
| LCMXO3D-9400ZC-3BG400I | 9400 | 2.5 V / 3.3 V | 3 | Halogen-Free caBGA | 400 | IND |
包裝：
·0.5 mm間距:4.3K至9.4K密度，QFN封裝中高達58 I/O
·0.8毫米間距:4.3K至9.4K密度，BGA封裝中高達383 I/O
·引腳兼容MachXO3LF系列產品
應用：
?安全引導和信任根
?消費電子產品
?計算與存儲
?無線通信
?工業控制系統
?汽車系統
