- 產品詳情
TLE5309D 是一款帶有模擬輸出的多樣化冗余角度傳感器。它將用于 360°全角度范圍的巨磁阻 (GMR) 傳感器和用于高精度翻轉配置的各向異性磁阻 (AMR) 傳感器結合在一個封裝中。通過磁阻 (MR) 元件測量旋轉磁場的正弦和余弦角分量。傳感器提供模擬正弦和余弦輸出電壓，它們分別描述 0 到 180°(AMR 傳感器)和 0 到 360°(GMR 傳感器)范圍內的磁性角度。
TLE5x0916(D)描述
TLE5x0916(D)是具有模擬輸出的角度傳感器。他們通過測量磁阻(MR)元件的正弦和余弦角分量來檢測磁場的方向。傳感器提供模擬正弦和余弦輸出電壓，分別描述0至180°(AMR傳感器)和0至360°(GMR傳感器)范圍內的磁角。有單模和雙模組合，具有巨磁電阻(GMR)傳感器，可實現全360°角度范圍，或各向異性磁電阻(AMR)傳感器，可在一個封裝中實現自上而下的高精度配置。TLE5x09A16(D)傳感器系列有以下衍生產品:
?單模GMR: TLE5009A16
?雙模GMR: TLE5009A16D
?單模AMR: TLE5109A16
?雙模AMR: TLE5109A16D
?雙模AMR(下)/ GMR(上):TLE5309D
差分磁流變橋信號與磁場強度無關，在較寬的溫度和磁場范圍內保持恒定的輸出電壓。模擬輸出設計用于差分或單端應用，內部溫度補償應用于更高的精度。
該傳感器有單模版本(TLE5x09A16)和雙模版本(TLE5x09A16D)，適用于需要冗余的安全應用。這兩個版本引腳兼容，便于擴展。在雙模TLE5x09A16D中，兩個傳感器模都由單獨的電源和接地引腳獨立供電。
TLE5009A16(D)選型：
| Product Type | Marking | Ordering Code | Package | Description |
| TLE5009A16 E1200 | 09A11200 | SP001285624 | PG-TDSO-16 | 3.3V,single die,without TCOl |
| TLE5009A16 E1210 | 09A11210 | SP001296110 | PG-TDSO-16 | 3.3V,single die,with TCO |
| TLE5009A16 E2200 | 09A12200 | SP001296118 | PG-TDSO-16 | 5.0 V,single die,without TCO |
| TLE5009A16 E2210 | 09A12210 | SP001296114 | PG-TDSO-16 | 5.0V,single die,with TCO |
| TLE5009A16D E1200 | 09A21200 | SP001285628 | PG-TDSO-16 | 3.3V,dual die,without TCo1 |
| TLE5009A16D E1210 | 09A21210 | SP001296122 | PG-TDSO-16 | 3.3V,dual die,with TCO |
TLE5009A16(D)選型：
| Product Type | Marking | Ordering Code | Package | Description |
| TLE5009A16D E2200 | 09A22200 | SP001296126 | PG-TDSO-16 | 5.0V,dual die,without TCOl |
| TLE5009A16D E2210 | 09A22210 | SP001296130 | PG-TDSO-16 | 5.0V,dual die,with TCOl |
TLE5109A16(D)選型：
| Product Type | Marking | Ordering Code | Package | Description |
| TLE5109A16 E1210 | 10911210 | SP000956970 | PG-TDSO-16 | 3.3V,single die,with TCo |
| TLE5109A16 E2210 | 10912210 | SP000956966 | PG-TDSO-16 | 5.0V,single die,with Tcol |
| TLE5109A16D E1210 | 10921210 | SP001496434 | PG-TDSO-16 | 3.3V,dual die,with TCOl |
| TLE5109A16D E2210 | 10922210 | SP001044230 | PG-TDSO-16 | 5.0V,dual die,with TCol |
TLE5309D選型：
| Product Type | Marking | Ordering Code | Package | Description |
| TLE5309D E1211 | 309D1211 | SP001227880 | PG-TDSO-16 | 3.3V,dual die,AMR(bottom)and GMR (top),with TCol |
| TLE5309D E2211 | 309D2211 | SP001227888 | PG-TDSO-16 | 5.0V,dual die,AMR(bottom)and GMR (top),with Tco |
| TLE5309D E5201 | 309D5201 | SP001227884 | PG-TDSO-16 | 5.0VAMR(bottom),3.3V GMR (top),dual die,without TCo1 |
特征描述
?單和雙模傳感器與AMR或GMR技術
?頂部和底部傳感器的單獨供應引腳
?低電流消耗和快速啟動
?180°(AMR)和360°(GMR)非接觸式角度測量
?輸出幅度優化與3.3 V或5 V電源電壓的電路
?由于基于MR的傳感原理，對氣隙變化免疫
?汽車合格Q100，等級1:-40°C至125°C(環境溫度)
?差分或單端應用的預放大輸出信號
?GMR傳感器和AMR傳感器可以在一個封裝中進行多種冗余組合
?高精度通常0.1°的整體角度誤差的AMR傳感器
?綠色產品(符合RoHS標準)
潛在的應用

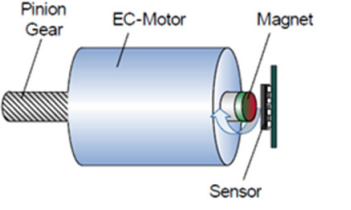

TLE5x0916(D)角度傳感器專為安全關鍵汽車和非汽車應用的角度位置傳感而設計。它們的高精度與短傳播延遲相結合，使GMR傳感器變體特別適合具有高速和高精度要求的系統，例如執行器的無刷直流(BLDC)電機和電動助力轉向系統(EPS)。AMR傳感器的精度通常為0.1°，適用于具有高速和高精度要求的系統，例如踏板，杠桿或具有偶數極對的無刷直流(BLDC)電機。同時，它們的快速啟動時間和低整體功耗使該設備可用于低功耗匝數計數。
通過電源循環可以實現極低的功耗，其中快速通電時間的優勢降低了平均功耗。潛在的應用有:
?無刷直流電機
?踏板和旋轉開關
?轉向角度傳感
?閥門或閥瓣位置感應
