XENSIV? - 配備 TLI2D-W493BW-A2 的 Shield0Go - 3D 磁傳感器
TLI493D-W2BW 描述：英飛凌XENSIVTM系列是一款用于工業和消費類應用的設備：TLI493D-W2BW。它使用我們最新一代的 3D 霍爾器件，并采用極小的晶圓級封裝。與以前的同類產品相比，該傳感器的占地面積縮小了 87%，厚度縮小了 46%，為全新的設計選項鋪平了道路。由于采用小型 WLB-5 封裝 (1.13 mm x 0.93 mm x 0.59 mm) 和省電模式下 7 nA 的低電流消耗，該磁傳感器也適用于以前使用基于電阻器或光學解決方案的應用。

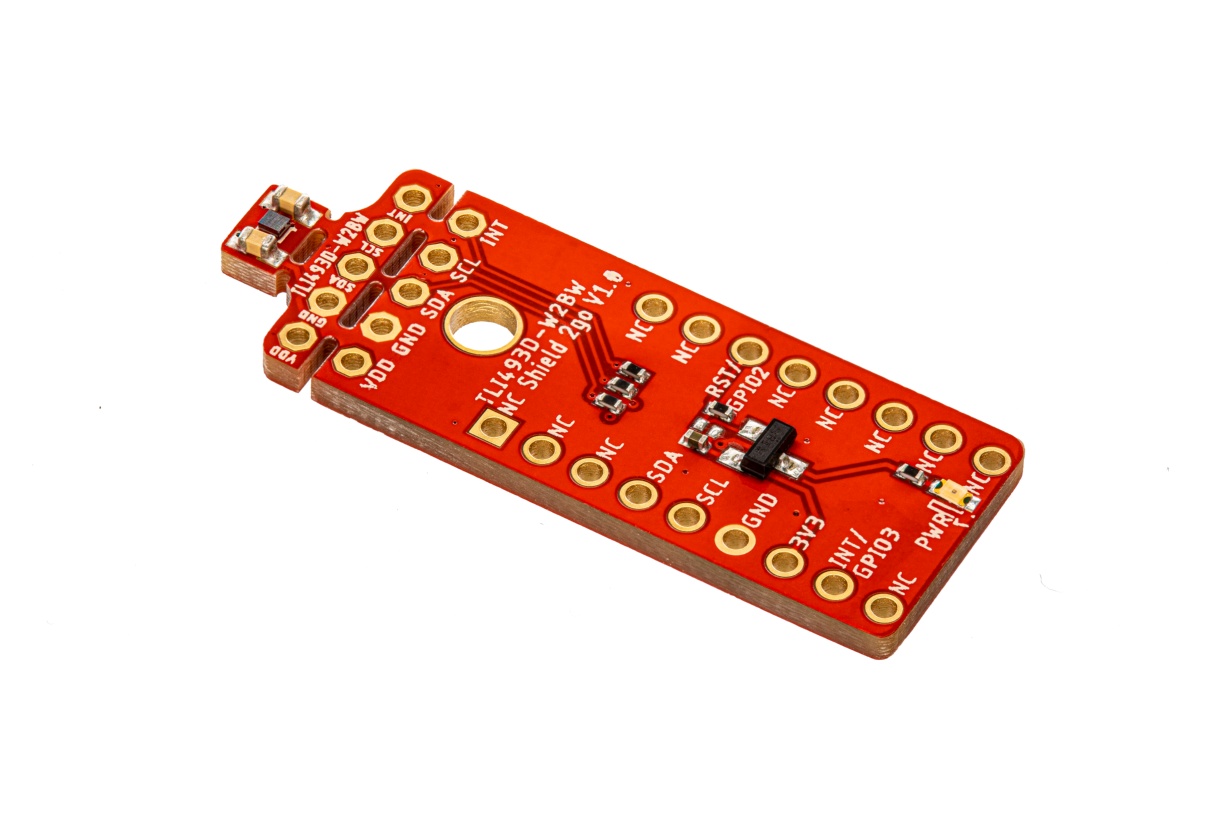

描述 S2GO_3D_TLI493D-W2BW-A0： 英飛凌新款XENSIVTM系列S2GO_3D_TLI493D-W2BW-A0 板提供獨特的客戶和評估體驗 – 這些板配備了一個 TLI493D-W2BW-A0 磁傳感器，并配有一個即用型 Arduino 庫。客戶現在可以通過將 Shield2Go 板與英飛凌 My IoT 適配器相結合來開發自己的系統解決方案。我的物聯網適配器是外部硬件解決方案(如Arduino和Raspberry PI)的網關，這些解決方案是流行的物聯網評估平臺。所有這些都使市場上最快的物聯網系統評估和開發成為可能!它可以與 XMC2go 平臺一起使用(如下圖所示插入頂部：傳感器位于 USB 連接器上方)。該硬件還可以遠程連接到任何兼容 3.3V 的開發套件。
注意：請勿將擴展板直接連接到以 5V 運行的 Arduino UNO 平臺!
訂貨信息：
| Product type | Marking | Packing unit | Ordering code | Package | Default address write/read |
| TL1493D-W2BWA0 | 3DW0 | 4k on ree | SP005414809 | SG-WFWLB-5-2 | 6AH/6BH |
| 15k on reel | SP005409964 | ||||
| TL1493D-W2BWA1 | 3DW1 | 4k on ree | SP005414807 | SG-WFWLB-5-2 | 44μ/45μ |
| 15k on reel | SP005409966 | ||||
| TL1493D-W2BWA2 | 3DW2 | 4k on reel | SP005414805 | SG-WFWLB-5-2 | F0μ/F1H |
| 15k on reel | SP005409968 | ||||
| TL1493D-W2BWA3 | 3DW3 | 4k on reel | SP005414803 | SG-WFWLB-5-2 | 88u/89H |
| 15k on reel | SP005409970 |
功能概要
±3 mT 的 160D (X， Y， Z) 磁通密度傳感
可編程磁通量分辨率低至 65 μT(典型值)
極小的外形尺寸：典型值 1.13 mm * 0.93 mm * 0.59 mm
X-Y角度測量模式
省電模式，功耗為 7 nA(典型值)
每個測量方向的 12 位數據分辨率和 10 位溫度傳感器
可變更新頻率和功率模式(可在運行期間配置)
溫度范圍 Tj = -40°C...125°C，電源電壓范圍 = 2.8 V...3.5 伏
可通過 I2 C 協議由外部微控制器觸發
中斷信號，用于向微控制器指示有效測量結果
潛在應用
智能電表的防回火保護
操縱桿，例如用于醫療設備、起重機、閉路電視控制、游戲機
控制元件，例如白色家電、多功能旋鈕
工業操縱桿
符合人體工程學的家用電器和電動工具上的按鈕和控制按鈕
機器人中的位置控制
| 參數 | S2GO_3D_TLI493DW2BW-A0型 |
|---|---|
| 應用 | 智能電表的防回火保護 ; 操縱桿，例如用于醫療設備、起重機、閉路電視控制、游戲機 ; 控制元件，例如白色家電、多功能旋鈕 ; 工業操縱桿 ; 控制元件，例如白色家電、多功能旋鈕 ; 符合人體工程學的家用電器和電動工具上的按鈕和控制按鈕 ; 機器人中的位置控制 |
| 板類型 | 演示板 |
| 家庭 | 3D磁傳感器 |
| 產品描述 | 配備 TLI2D-W493BW-A2 的 Shield0Go - XENSIV? 3D 磁傳感器 |
| 資格 | 消費電子， 工業 |
